4 1/2桁デジタルマルチメータ　GDM-904Xシリーズ

GDM-904Xシリーズ

希望小売価格(税抜)  69,800円より

発売中

新たな4 桁半のデジタルマルチメータ

GDM-904Xシリーズは、50,000カウントの4 1/2桁デジタルマルチメータです。4.3インチ TFT カラー液晶ディスプレイを採用し優れた視認性を実現しています。デュアルディスプレイ機能では、入力信号の２つの測定値を同時に表示することができ、測定機能は電圧・電流・抵抗・温度・周波数・キャパシタンスなどの基本機能と、豊富な演算機能を使用することで、効率的かつ効果的な測定が可能となります。 インタフェースは、USB-Deviceを標準装備し、GDM-9042/9042GはUSBメモリにデータログが可能なUSBログ機能と温度測定機能※、GDM-9042GはGP-IBインタフェースを装備し、用途応じコストパフォーマンスの高いモデルを柔軟に選択頂けます。

※熱電対入力に対応した一般的な測定器とは異なり、本器では入力端子温度を内部的に測定して測定点の温度を補償する「内部基準接点補償」に対応しておりません。基準接点補償温度は手動による数値入力のみとなります。

10種類の測定機能と多彩な演算機能

標準測定機能は温度測定を含めた10種類、各種計測を便利にする演算機能が搭載されています。

測定項目 測定レンジ・規格 最小感度※1
直流電圧 500mV～1000V 10μV
直流電流 1500μA～10A 10nA
交流電圧 500mV～750V (TRMS) 10μV
交流電圧 500μA～10A 10nA
抵抗測定 500Ω～50MΩ 10mΩ
周波数/周期 10Hz～1MHz/1μs～100ms 10mHz/100ps
導通テスト 0Ω～1kΩ ー
ダイオードテスト 0.0001V～5V/0.83mA 100μV
キャパシタンス 5nF～50μF 1pF
熱電対温度測定※2 J、K、T 0.1℃

※1:最小レンジの最小桁になります。測定精度は定格を参考下さい。
※2:機器内部の｢基準接点補償｣には非対応、手動による数値での設定が必要です。またGDM-9041は温度測定をサポートしていません。

演算機能 内容
dBm 10xlog10((電圧読み値)2/Rref）/1mW
dB 測定値(dBm)ー相対値(dBmref)
Rel(リラティブ) 保存したRelative(リラティブ)値との差を表示します。
Max/Min MaxもしくはMin値を更新した場合のみ表示を更新します。
Hold 0.01％、0.1％、1％、10％のいずれかの設定した閾値を超えた時のみ表示を更新
Compare Hi/Lowの閾値に対して、PASS/FALSE表示をする。
MX+B 測定値×M（倍率）＋B（オフセット値）
1/X 逆数
％ (測定値-ターゲット値/ターゲット値)×100


自動識別機能（Auto-Identification (A.I.)）により測定時間を短縮

信号の種類（AC/DC電圧、ダイオード、抵抗、導通）を判断し自動測定が可能



デュアル測定モードによる2つのパラメータの同時表示が可能

本シリーズはデュアル測定機能を搭載しています。デュアル測定機能とは通常の測定（プライマリー）と同時にもう１つの測定（セカンダリー）を行うことができる機能です。

Prim.＼2nd DCV DCI Ω ACV ACI FREQ/PER
DCV ※ ▲ － ○ ○ －
DCI ▲ ※ － ○ ○ －
Ω － － ※ － － －
ACV ○ ○ － ※ ○ ○
ACI ○ ○ － ○ ※ ○
FREQ/PER － － ○ ○ ○ ※
▲　電圧・電流測定を組み合わせる場合、負担電圧が発生します。負担電圧は定格値を参考下さい。
※　同一項目を両方に指定する場合は、同一入力の測定を順番に行い表示しますので、値が異なる場合があります、また2か所のポイントの測定はできません。

USBメモリに最大500万レコードを保存可能(GDM-9042/9042G)

■測定モード設定
RECORD設定 測定間隔
NORMAL リフレッシュレートに依存
LONG 1秒間隔で保存
■追加保存設定
追記設定 測定間隔
CONTINU 保存中のファイルに追記保存
NEW FILE 新しいファイルを作成し保存
CSV保存例
Date Time 1st Value 1st Unit 2ND Value 2ND Unit Count Note
2025/07/31 0:00:05 0.00E+00 V DC -- -- #START# 00001#
2025/07/31 0:00:06 0.00E+00 V DC -- -- 2 00002#
2025/07/31 0:00:06 0.00E+00 V DC -- -- #END# 00003#

シリーズ仕様

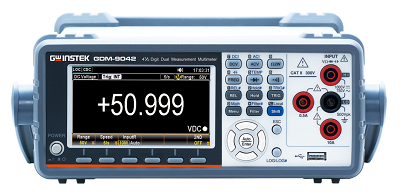

●4 1/2桁表示：50,000カウント デュアルディスプレイ
●4.3インチカラーTFT液晶
●DCV基本確度：0.02％
●自動識別機能（Auto-Identification (A.I.)）を搭載し、信号の種類（AC/DC電圧、ダイオード、抵抗、導通）を自動検出
●11種類の測定機能：DCV、ACV、DCI、ACI、2W抵抗、周波数、周期、ダイオード、導通テスト、温度、キャパシタンス
●真の実効値（AC、AC+DC）
●デュアル測定：2つのパラメータ（例：DCV＋DCI）を同時表示可能
●豊富な演算機能：最大値/最小値、REL、比較、HOLD、dB、dBm、MX+B、%、1/X

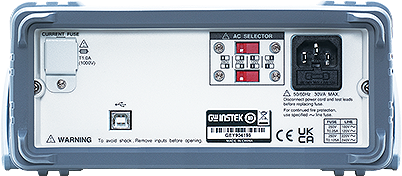

●標準インタフェース：USBデバイス（USBCDCおよびUSBTMCモードをサポート）、コマンドはGDM-834xを継承しています
●温度測定機能※（GDM-9042/9042Gのみ）
●USBログ機能（GDM-9042/9042Gのみ）

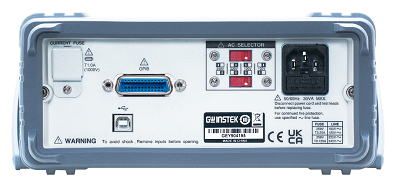

●GP-IB搭載モデル（GDM-9042Gのみ）
●消費電力　最大30VA
●302(W) × 107(H) × 268 (D) mm 約3.2kg

※熱電対入力に対応した一般的な測定器とは異なり、本器では入力端子温度を内部的に測定して測定点の温度を補償する「内部基準接点補償」に対応しておりません。基準接点補償温度は手動による数値入力のみとなります。

定格

DC電圧測定

レンジ 分解能 フルスケール 確度
(1年 23℃±5℃)		 入力抵抗
500mV 10μV 510.00 0.02％+4 10MΩまたは>10GΩ
5 V 100μV 5.1000 10MΩまたは>10GΩ
50 V 1mV 51.000 11.1MΩ
500 V 10mV 510.00 10.1MΩ
1000 V 100mV 1020.0 10MΩ

DC電流測定

レンジ 分解能 フルスケール 確度
(1年 23℃±5℃)		 シャント抵抗 負担電圧
500μA 10nA 510.00 0.05%+5 100Ω 最大0.06V
5mA 100nA 5.1000 0.05%+4 100Ω 最大0.6V
50mA 1μA 51.000 0.05%+4 1Ω 最大0.14V
500mA 10μA 510.00 0.10%+4 1Ω 最大1.4V
5A 100μA 5.1000 0.25%+5 10mΩ 最大0.5V
10A 1mA 12.000 0.25%+5A 10mΩ 最大0.8V

AC電圧測定

レンジ 分解能 フルスケール 確度 (1年 23℃±5℃) 正弦波入力振幅5%以上
30-50Hz 50-10kHz 10k-30kHz 30k-100kHz
500mV 10μV 510.00 1.00%+40 0.50%+40 2.00%+60 3.00%+120
5V 100μV 5.1000 1.00%+20 0.35%+15 1.00%+20 3.00%+50
50V 1mV 51.000 1.00%+20 0.35%+15 1.00%+20 3.00%+50
500V 10mV 510.00 × 0.5%+15 1.00%+20※1 3.00%+50
750V 100mV 765.0 × 0.5%+15 × ×

※1：入力は300Vrms未満とする。

AC電流測定

レンジ 分解能 フルスケール 確度 (1年 23℃±5℃) 負担電圧
30-50Hz 50-2kHz 2k-5kHz 5k-20kHz
5mA 100nA 5.1000 1.50％+40 0.50％+20 1.50％+40 3.00％+60 最大0.14V
50mA 1μA 51.000 1.50％+40 0.50％+20 1.50％+40 3.00％+60 最大0.14V
500mA 10μA 510.00 1.50％+40 0.50％+20 1.50％+40 3.00％+60※3 最大1.4V
5A 100μA 5.1000 2.0％+40 0.50％+30 × × 最大0.5V
10A 1mA 12.000 2.0％+40 0.50％+30 × × 最大0.8V

ダイオード測定

レンジ 分解能 フルスケール テスト電流 確度(1年 23℃±5℃)
5V 100μV 5.1000 0.83mA 0.05％+5

温度測定

センサ タイプ -200 ～+300°C 分解能 確度(1年 23℃±5℃)
熱電対　※2 J、K、T -200 ～+300°C 0.1°C 2℃
※2:機器内部の｢基準接点補償｣には非対応、基準接点保証温度は数値入力のみとなります。

周波数測定

測定範囲 確度 (1年 23℃±5℃)
10Hz ～ 500Hz 0.01％+5
500Hz ～ 500kHz 0.01％+3
500kHz～1MHz 0.01％+5

電圧感度

レンジ 最小感度 (RMS 正弦波)
10Hz～100kHz 100kHz～500kHz
500 mV 35 mV 200 mV
5 V 0.25 V 0.5 V
50 V 2.5 V 5 V
500 V 25 V uncal
750 V 50 V uncal

電流感度

レンジ 最小感度 (RMS 正弦波)
30Hz～20kHz
500μA 35μA
5mA 0.25mA
50mA 2.5mA
500mA 25mA
5A 0.25A (<2kHz)
10A 2.5A (<2kHz)

抵抗測定

抵抗 分解能 フルスケール テスト電流 確度(1年 23℃±5)
500Ω 10mΩ 510.00 0.83mA 0.1％+5※1
5kΩ 100mΩ 5.1000 0.83mA 0.1％+3※1
50kΩ 1Ω 51.000 83μA 0.1％+3
500kΩ 10Ω 510.00 8.3μA 0.1％+3
5MΩ 100Ω 5.1000 830nA 0.1％+3
100MΩ 10kΩ 120.00M 500nA/10MΩ ≤50MΩ:0.30％+3
>50MΩ:1.75%+3

容量測定

レンジ 分解能 フルスケール テスト電流 確度(1年 23℃±5℃)
5nF： 0.5nF～1nF 0.001nF 5.100 8.3μA 2.0％+20
5nF： 1nF～5nF 2.0％+10
50nF： 5nF～10nF 0.01nF 51.00 8.3μA 2.0％+30
50nF： 10nF～50nF 2.0％+10
500nF 0.1nF 510.0 83μA 2.0％+4
5μF 1nF 5.100 0.56mA
50μF 10nF 51.00 0.83mA

一般定格

項目 定格
仕様温度 23℃±5℃
仕様湿度 <80％RH、75％RH (10MΩ以上の抵抗測定時)
動作環境 温度範囲：0℃～35℃
相対湿度： <80％RH
室内使用のみ、高度：2000m未満、汚染度2
保存環境 温度範囲：-10℃～35℃ 相対湿度: <90%RH
温度範囲：35℃～70℃ 相対湿度: <80%RH
電源電圧 AC100V~240V ±10% 50/60Hz
消費電力 約30VA
寸法（W×H×D） 265×107×302mm
質量 約 3.2kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-246 3,300円 USB2.0ケーブル （A - B）
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-205A 6,400円 Kタイプ熱電対およびDMM接続アダプタ
GDM-TL1 5,300円 DMM用テストリードセット
GRA-422 8,000円 2Uハーフサイズ向けラックマウントパネル
GRA-454 お問合せください 2U用ハーフサイズ向けラックマウントアダプタ（2台）

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ GDM-904Xシリーズ カタログ
 マニュアル GDM-904xシリーズ　取扱説明書
 ドライバ GDM-90xxシリーズ用USB-CDCドライバ(Win7)
・GDM-9060、9061、9052、9041、9042、9042G対応
・Windows10/11ではOS標準で認識されるので本ドライバは不要です。
 ドライバ GDM-904xシリーズ　LabVIEW2012用ドライバ
 ソフトウェア GDM-9000シリーズ用サンプルアプリケーション
・GDM-9052/904ｘシリーズ用サンプルアプリ
　　VBA/VB.net/VC#/Python対応
 ソフトウェア GDM-904xシリーズ用ファームウエア　ver1.03
 ソフトウェア GDM-9000用アプリケーション　DMM-Viewer3　Ver1.00
・GDM-904xシリーズ、GDM-9052を制御しログ表示するアプリです。
　動作にはNI-VISAまたはNI-488.2が必要です。
 関連リンク デュアル表示デジタルマルチメータの誤差について
